Описание

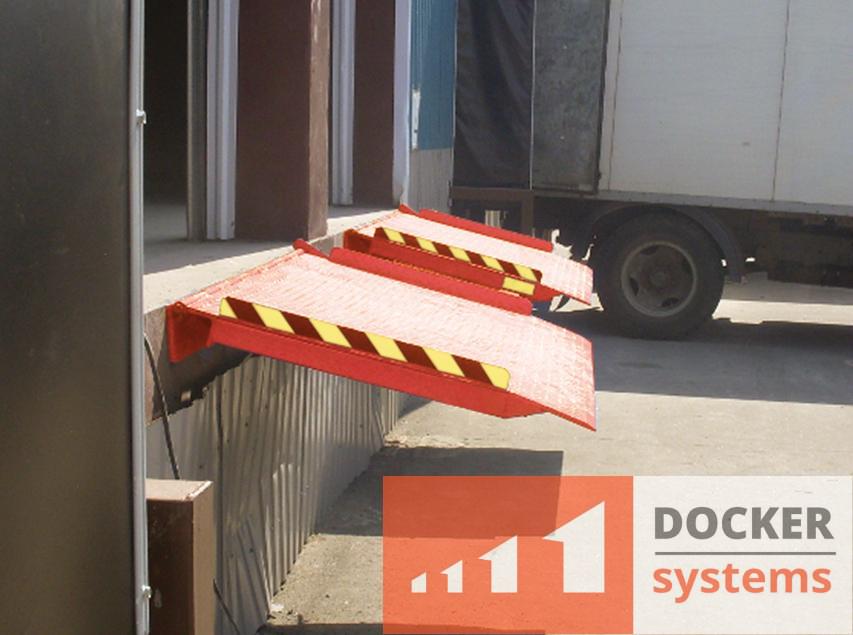

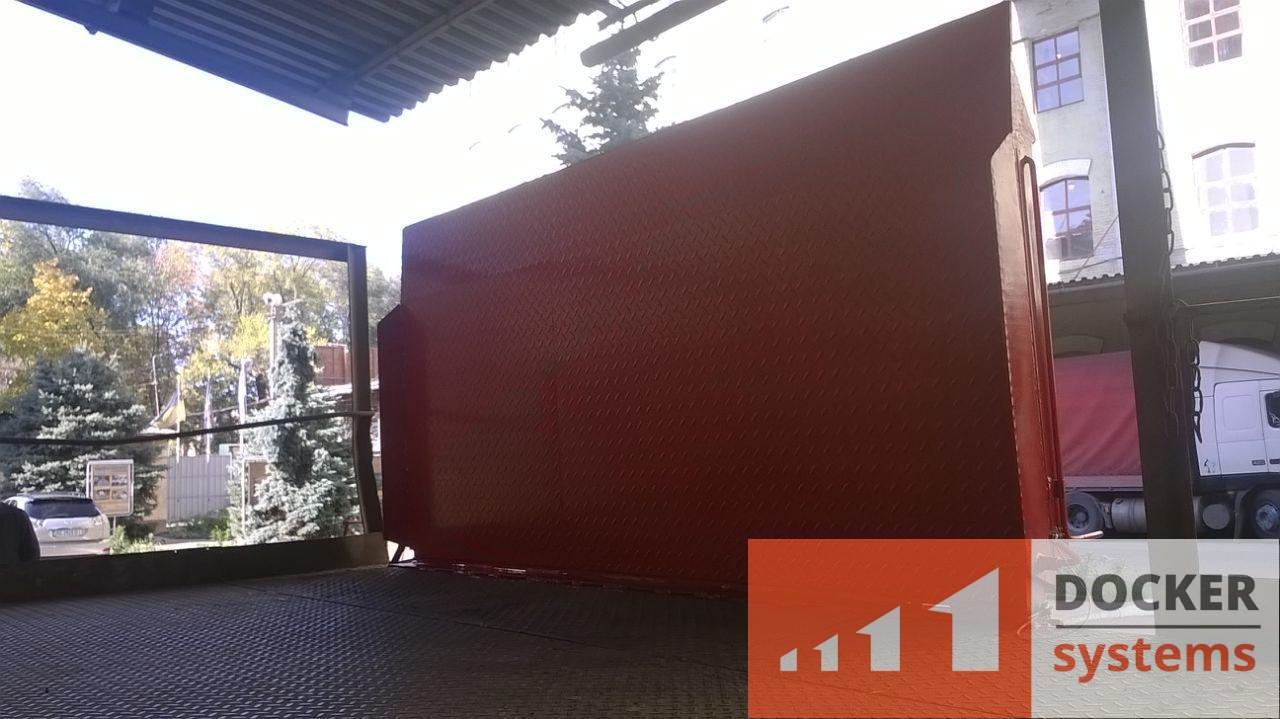

Мост механический стационарный откидной или скользящий устанавливается на бетонной рампе напротив ворот склада и служит коспенсатором между уровнем пола и грузовым транспортом, обеспечивая прямой доступ погрузочной техники в кузов. Мост откидной стационарный или скользящий состоит из платформы, усиленной ребрами жесткости, аппарели, системы пружинных компенсаторов и подъемной рукояти. Платформа соединена с плитой крепления с помощью поворотных шарниров. Шарниры представляют собой петли с отверстиями для нанесения смазки. По бокам платформы установлены ограждения.
Конструкция направляющей скольжения (смещение моста относительно кузова грузового автомобиля) обеспечивается подшипниками, которые скользят в системе незамкнутых профилей, расположенной в задней части моста.

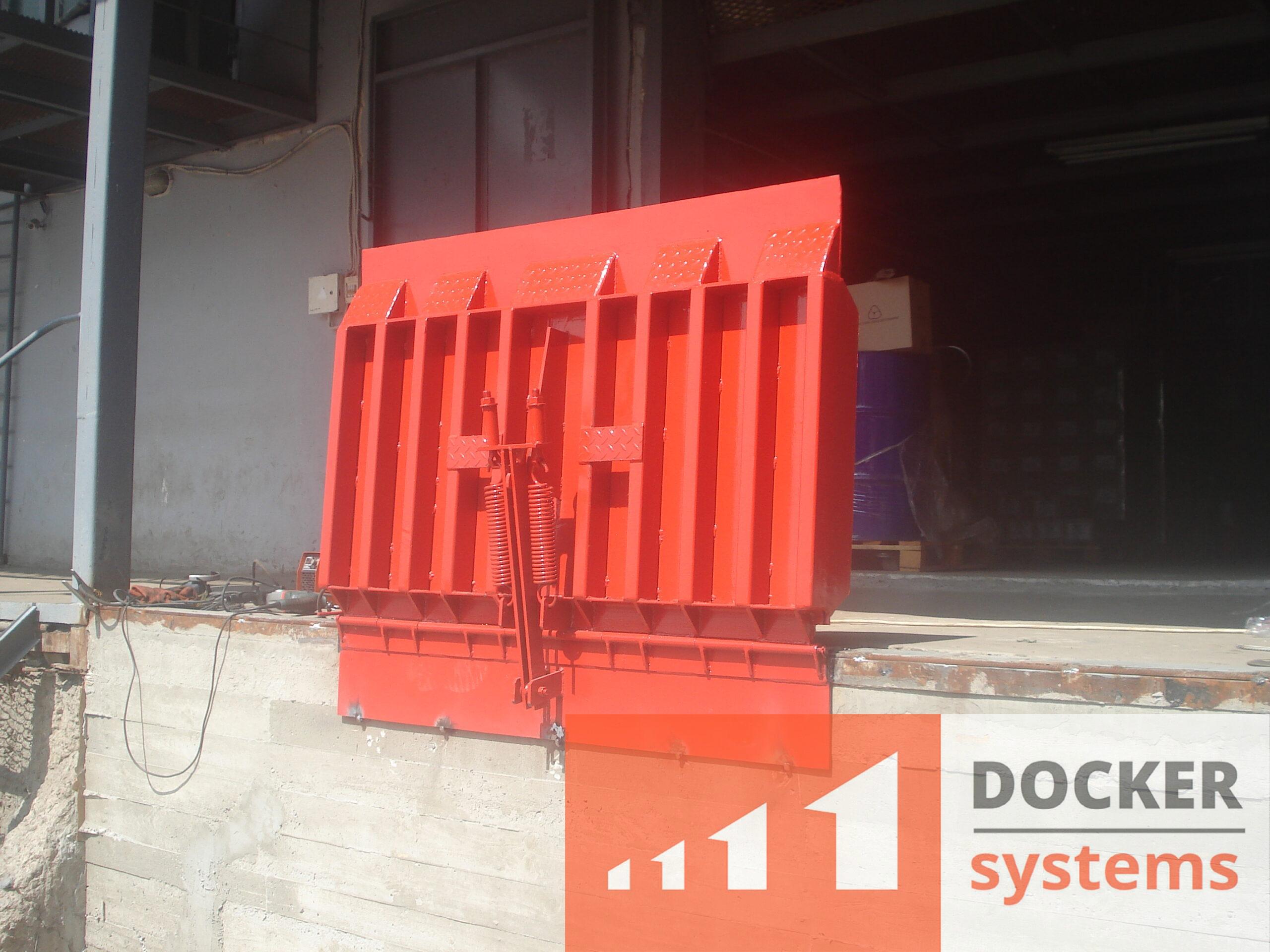

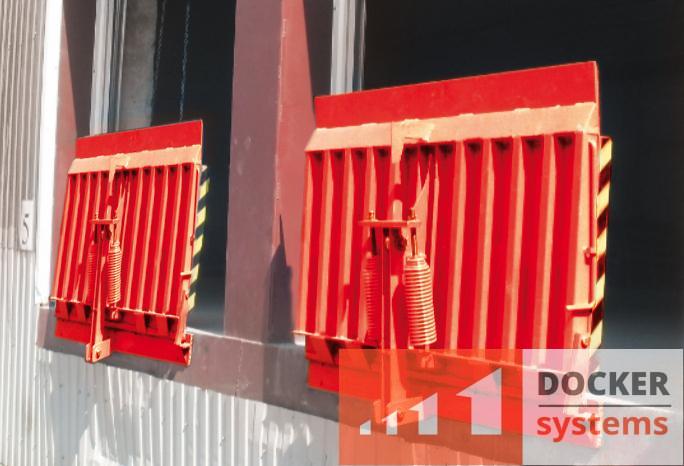

Система опускания и подъема моста управляется компенсаторами с пружинами растяжения. Мост легко поднимается и опускается с помощью рукояти, закрепленной сбоку конструкции. Для предотвращения несанкционированного опускания применяется механический фиксатор.
При заказе товара Вы можете выбрать один из предложенных вариантов цвета: Black (RAL 9005), Red (RAL 3000), Blue (RAL 5005).
|
Спецификация Моста откидного стационарного ММО-20-10-СТ |
||
| № | Основные характеристики | |
| 1 | Максимальная нагрузка, кг | 4050 |
| 2 | Рабочий ход, мм | -200…+250 |
| 3 | Подъемное устройство | Пружинные компенсаторы |
| 4 | Количество компенсаторов, шт | 2 |
| 5 | Грунтовое покрытие (2 слоя) | ТМ Maxima |
| 6 | Лакокрасочное покрытие (2 слоя) | Эмаль 2х компонентная ТМ Maxima |
| 7 | Смещение по горизонтали, мм | |
| 8 | Собственный вес, кг (±5%) | 280 |
| 9 | Запас прочности | +30% |
|
Материалы |
||
| 1 | Верхний лист | Лист стальной рифленый 5 |
| 2 | аппарель | Лист стальной рифленый 10 |
| 3 | Ребра жесткости | Труба профильная 60Х40Х3 |
| 4 | Ограждение | Лист стальной рифленый 5 |
| 5 | Панель монтажная | Лист стальной г/к 10 |
| 6 | Направляющая | |
| 7 | Подшипник направляющей | |
|
Габаритные размеры |
||
| 1 | Габаритная длина, мм |
1000 |
| 2 | Габаритная ширина, мм |
2000 |
| 3 | Длина аппарели, мм | 250 |
