Описание

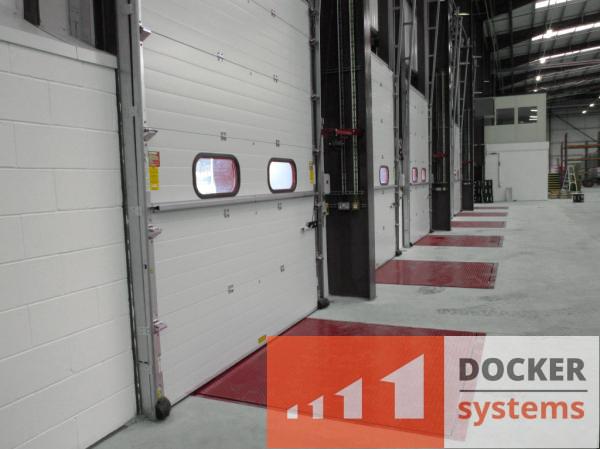

Уравнительная платформа (доклевеллер) с поворотной или телескопической аппарелью устанавливается в бетонной рампе напротив или в проеме ворот склада и служит мостом между уровнем пола склада и грузовым транспортом, обеспечивая прямой доступ грузовой техники к кузову. Используется для осуществления погрузочно-разгрузочных работ с помощью погрузчика.

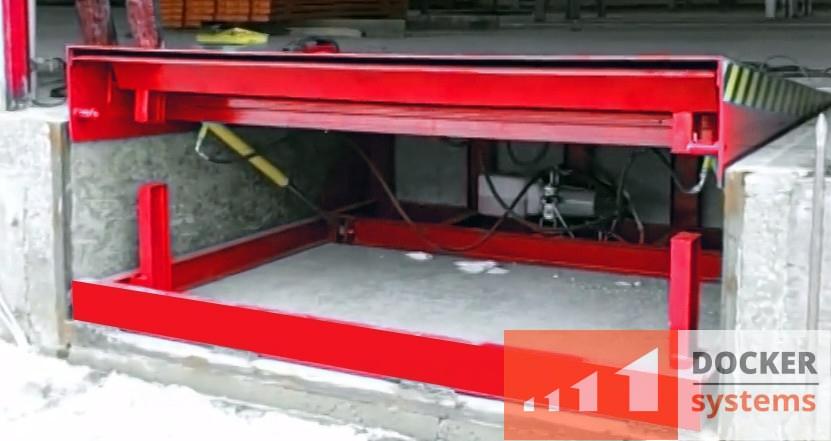

Представляет собой гидравлическое устройство с подвижной верхней частью, состоящее из основания (рамы), платформы и поворотно-откидной или телескопической аппарели. Платформа через шарнирное соединение крепится к основанию доклевеллера. К платформе с фасадной стороны крепится поворотно-откидная аппарель через шарнирное соединение или телескопическая аппарель, через систему направляющих. Под платформой находится электрогидравлическая система, состоящая из маслостанции и гидравлических цилиндров (поршней), с помощью которых осуществляется движение платформы и поворотно-откидной или телескопической аппарели.

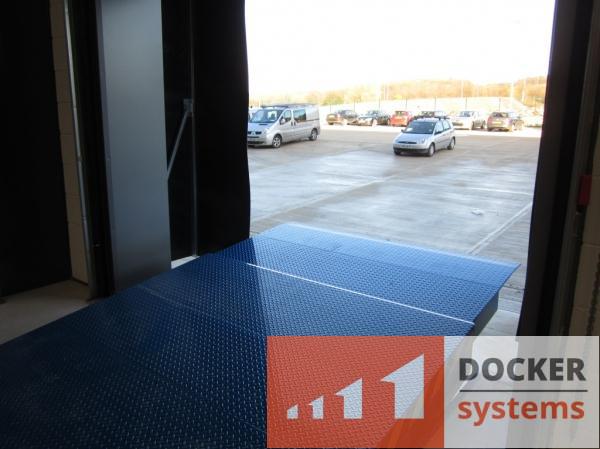

Платформа и аппарель изготовлены из рифленого металлического листа и ребер жесткости, выполненных в виде незамкнутых профилей, приваренных к нижней части платформы. Шарнирное соединение между платформой и основанием выполнено из высокопрочного металла.
Уравнительная платформа с телескопической аппарелью применяется при необходимости проведения погрузочно-разгрузочных работ на грузовых автомобилях, заполненных грузом вплотную к двери кузова.
При заказе товара Вы можете выбрать один из предложенных вариантов цвета: Black (RAL 9005), Red (RAL 3000), Blue (RAL 5005).
|
Спецификация Уравнительной платформы ПГУ-20-20-Т-У |
||
| № | Основные характеристики | |
| 1 | Максимальная нагрузка, кг | 6000 |
| 2 | Рабочий ход, мм | -300…+600 |
| 3 | Подъемное устройство | Гидравлические цилиндры 3 шт |
| 4 | Напряжение питания, В | 380 |
| 5 | Частота питания, Гц | 50 |
| 6 | Мощность, кВт | 1,1 |
| 7 | Напряжение управления, В | 12 (24) |
| 8 | Вместимость гидросистемы, л | 8 |
| 9 | Емкость маслобака, л | 10 |
| 10 | Количество гидроцилиндров, шт | 3 |
| 11 | Рабочая жидкость | Масло МГЭ-46В или аналог |
| 12 | Диапазон рабочих температур, °С | -25…+50 |
| 13 | Грунтовое покрытие (2 слоя) | ТМ Maxima |
| 14 | Лакокрасочное покрытие (2 слоя) | Эмаль 2х компонентная ТМ Maxima |
| 15 | Собственный вес, кг (±5%) | 750 |
|
Материалы |
||
| 1 | Верхний лист | Лист стальной рифленый 5 |
| 2 | аппарель | Лист стальной рифленый 15 |
| 3 | Ребра жесткости | Профиль гнутый 140Х30Х5 |
| 4 | Рама | Труба профильная 80Х80Х3, швеллер 10 (14) |
| 5 | Гидроцилиндр платформы | ГЦ 50.25.280.605.025 |
| 6 | Гидроцилиндр аппарели | ГЦ 32.20.400.611.020 |
|
Габаритные размеры |
||
| 1 | Габаритная длина, мм | 2000 |
| 2 | Габаритная ширина, мм | 2000 |
| 3 | Длина аппарели, мм | 500 |
| 4 | Высота в сложенном состоянии, мм | 600 |
